ZMY-4000直埋电缆故障测试仪

点击看大图

产品名称: ZMY-4000直埋电缆故障测试仪

产品型号: ZMY-4000

产品文档: 无相关文档

简单介绍

ZMY-4000直埋电缆故障测试仪是在ZMY-3000直埋电缆故障测试仪的基础上改进升级的新一代产品，提高了仪器的工作模式、大屏幕彩色液晶显示、发射功率、提高了发射电压、增加了频率以及其它多项改进。是专门用于直埋电缆故障测试的检测仪器，其具有解决故障电缆对地绝缘短路及开路故障的快速准确查找定位，还可对埋于地下电缆路径的查找定位及电缆的敷设深度的测量。是新一代的电缆故障测试仪器，ZMY-4000直埋仪的产生降低了电缆故障测试复杂度、难度，提高了**性，它广泛用于：低压电缆故障的测试、农用地埋线故障的测试、埋地信号电缆的测试、金属死接地电缆故障的测试、高压电缆故障测试的补充，是电缆工作者的必备工具。

ZMY-4000直埋电缆故障测试仪 的详细介绍

ZMY-4000直埋电缆故障测试仪仪器特点：

具有砖利技术及软件着作权的高科技产品；
大屏幕彩色液晶定位仪，显示清晰，定位可靠；
多种故障定位模式；
独有的电子摇表功能，判断故障轻松简单；
独有的故障箭头指示，测试清晰明了；
便携轻巧、使用方便、查找快捷；
内置充电电池，测试时不需市电；
带电电缆的路径查找；
大屏液晶图形显示；
内置欧姆表可测量电缆环路电阻；
具有背光功能适合夜间操作；
价格便宜、经济可靠；
具有电缆定位和故障查找两种功能；
连续自动阻抗匹配；
可以找到高达2MΩ的对地绝缘故障；

ZMY-4000直埋电缆故障测试仪技术规格:

接收机技术指标：
●主动频率：低频、高频、脉冲、绝缘测量；
●被动式频率：50～60Hz；
●深度范围：0～6M；
●声音指示：随信号强度变化的调频音调；
●信号强度指示：彩色液晶屏，声音提示；
●信号强度表示：条形图、数字量程0-999
●增益动态范围：100db
●电池型号及工作时间：6节5号充电电池，连续工作8个小时；
●体积：70×20×11 CM3
●重量：2kg

发射机技术指标：
●输出频率：低频、高频、脉冲、50HZ；
●输出模式：直连、感应、耦合；
●输出功率：随匹配负荷0.6～6瓦自动调节，电阻为5－30000 欧姆；

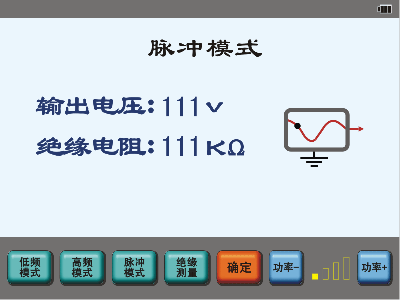

●液晶显示：自动背光照明，显示输出能量、运行模式、自检状态、负荷电阻、电压等；
●电池型号及寿命：6节1号充电电池，连续工作4-8小时；
●过热过流：自动保护
●体积：16×16×39 CM3
●重量：3.6kg;

ZMY-4000直埋电缆故障测试仪工作模式:

(一)电磁信号比较法:将发射机信号施加至电缆故障相，然后将接收机选至“波峰法”进行信号追踪，根据接收机检测信号的强弱关系，将信号急剧减小(增大)或嗄然消失（突跳点）地段确定为异常点－即故障点位置。
(二)带方向的跨步电压法: 由发射机提供一高压脉冲信号，所施加的电流经电缆故障点入地，在电缆故障点周围产生一带方向的跨步电压，通过‘A'字架的两根电极沿电缆路径测量电位及表盘的方向指示的变化情况。当靠近故障点时，电位差将迅速增加同时方向指示为前方，并在临近故障点前达到*大值，然后信号出现大－小－大变化，并且故障方向指示指向相反方向，在这一变化中的*小点即是故障点。

ZMY-4000直埋电缆故障测试仪标准配置

    发射机、接收机、A字架、信号线、接地棒、说明书、仪器箱
   选择配置
    发射钳、接收钳
