GDZ-15电缆故障定位智能电桥

点击看大图

产品名称: GDZ-15电缆故障定位智能电桥

产品型号: GDZ-15

产品文档: 无相关文档

简单介绍

GDZ-15电缆故障定位智能电桥是基于MURRAY电桥原理而设计的，采用开关电源构成高压恒流源，空载电压15000V，短路电流5mA，可用于敷设后各种电线电缆的击穿点及没有击穿的缺陷点的定位。 GDZ-15电缆故障定位智能电桥采取全自动化测试，并在用户输入电缆全长后可以自动计算显示故障距离。利用彩色触摸液晶屏做为显示装置和操作装置，一键式操作，完全替代传统高压电桥的测量方式，使用简便、人机界面友好、图文并貌、**可靠。将数字电桥和数字兆欧表合二为一，功能更强大，可自动计算系统的吸收比和极化指数，可手动设定测试时间，具有记忆功能可记录不同点时的绝缘情况。

GDZ-15电缆故障定位智能电桥 的详细介绍

与波反射法相比，GDZ-15电缆故障定位智能电桥特别适用于：
1．敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿（这种主要是由于电缆接头制作工艺不过关造成的。施加高压时只泄露爬弧不击穿放电）。
2．高压电桥平衡法没有测试盲区，用于判断短电缆及靠近电缆端头的击穿点。

3．高压电桥法仅仅要求电缆相线电阻的均匀性即可进行测量。而行波传输特性不好的电缆，如介质损耗很大的PVC低压电缆；

GDZ-15电缆故障定位智能电桥产品特点

1、操作更简单
一键式操作：自动调零、自动测距，一键出测试结果。按键少、易操作、克服人为误差；
自动化测试：智能程度高，自动完成定位，根据测试比例自动计算故障距离；
测试绝缘范围大：不受小电流影响，测试绝缘阻值可达150MΩ。
2、技术更先进
功能强大：集成数字电桥和数字式兆欧表功能，自动计算吸收比和极化指数；
无线隔离技术：无线通讯，操作**可靠；
数字化定位技术：软件全程控制，自动定位完成，液晶直观显示；
测试急停技术：紧急情况直接按下急停键，仪器立即自动降压，确保**；
自动调压技术：一键操作，自动调压、调零，智能化测试。
3、抗干扰性能高：
可以避免测试电缆因受其它运行缆的干扰信号而无法测量的现象，让测试不再受影响。
4、先进的操作显示装置
彩色触摸液晶显示：采用彩色触摸液晶屏显示，更直观、更人性化；
触摸式按键操作：触摸按键完全代替按钮，更先进、更方便。

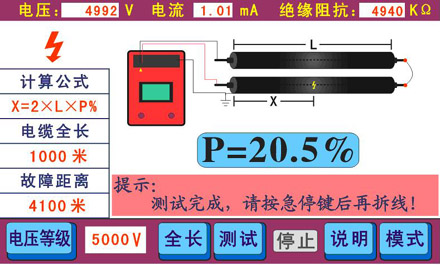

GDZ-15电缆故障定位智能电桥显示界面

GDZ-15电缆故障定位智能电桥指标

数字电桥：
测试电压：0V 至15000 V
电压等级：1KV、2 KV、5KV、8KV、10KV、12KV、15KV、自定义
短路电流：5 mA
测试分辨率：0.1%
测试范围：< 20 km
工作电压：AC 220V±10% 50Hz
测试方式：触摸式一键测试操作
显示方式：800×480（7寸）彩色触摸液晶屏
抗干扰能力：＞100VAC
外形尺寸：465 mm×330 mm×260 mm
重量：≤11.2 kg

数字兆欧表：
测试方式：触摸式一键测试操作
电压等级：500V、1000V、2500V、5000V、1000V、15000V
短路电流：5 mA
分辨率：0.1MΩ
绝缘测试*大值：0.1 MΩ--300 MΩ
吸收比极化指数：自动测试，可记忆不同时间段的绝缘值

电缆故障定位智能电桥指标各项技术指标可调整，还可根据用户需要订做。

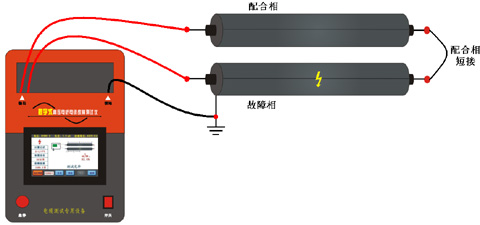

GDZ-15电缆故障定位智能电桥工作示意图
